Tažné zařízení Šroubové

Včetně hybrid a 4x4

Pro Toyota RAV-4
Kód vozu: A4 A40 / A41 / A42 / A44 / A49
Rok výroby: 03/2013->10/2018

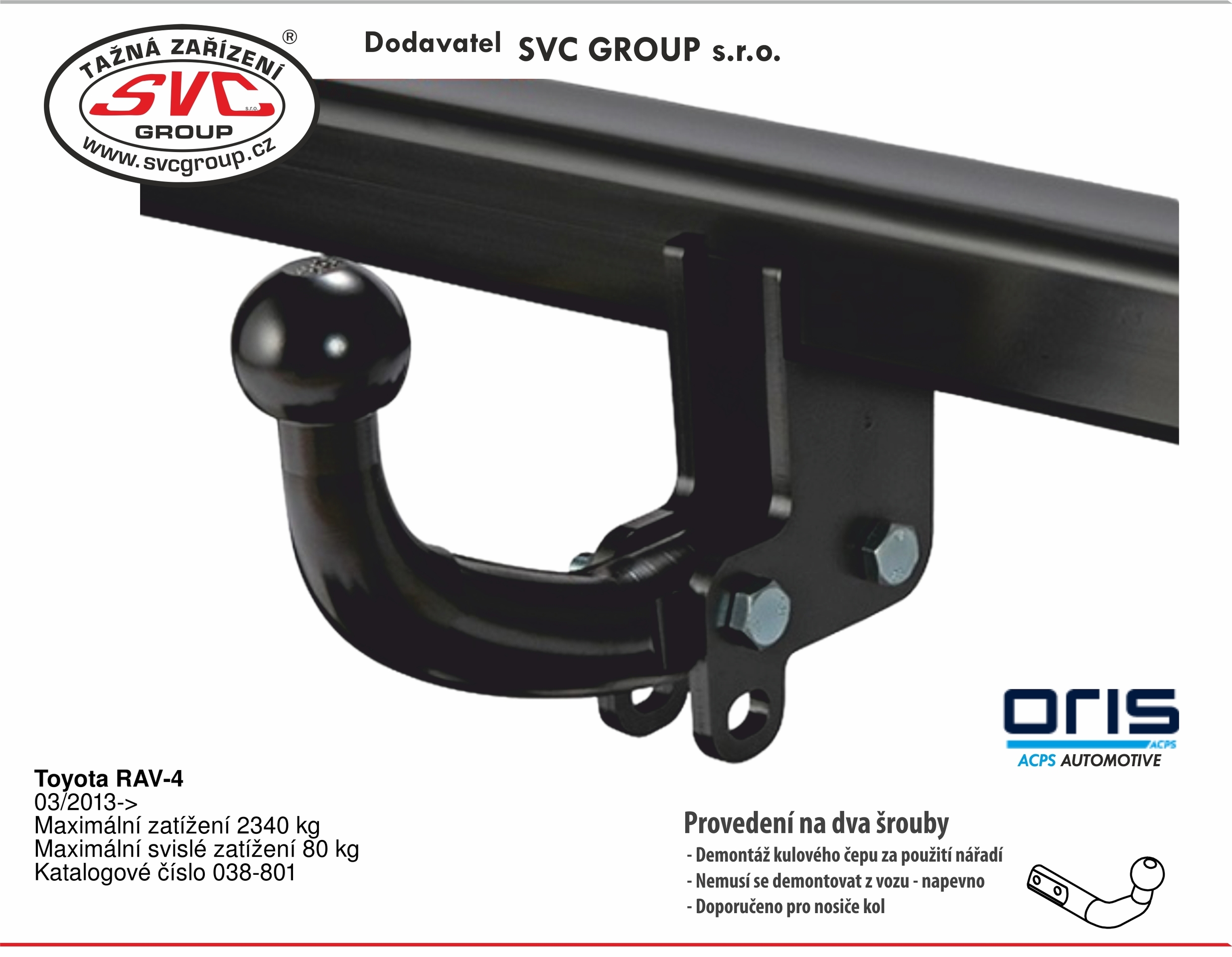

Kulový čep upevněný na dva šrouby, výrobce Oris - Maďarsko. Kulový čep je na tažném zařízení upevněn dvěma příčnými pevnostními šrouby. Kulový čep se na základě nařízení EU nemusí demontovat z vozu, můžete jej mít celoročně namontovaný na voze, pokud nezakrývá registrační značku nebo činnou plochu osvětlení vozu, bez připojeného vozíku. Povrchová úprava je provedena v černém matném odstínu. U dodatečně montovaných couvacích senzorů PDC či nových systémů u faceliftu vozu od výrobce se může stát, že tyto senzory budou zabírat i kulový čep. Zde doporučujeme objednat si bajonetový systém nebo pro správnou funkci PDC demontovat kůlový čep, pokud není přepojený přívěsný vozík. Provedení tažného zařízení	Šroubové
Max. zatížení brzděného přívěsu (kg)	2205
Max. svislé zatížení na kulový čep (kg)	80
Kulový čep je vyveden	Spodem pod nárazníkem
Výřez pro tažné není v nárazníku vidět
Pro auto zásuvku ze zadním vývodem vodičů
Včetně typů a výbavy vozu	včetně 4x4
Info pro použití El./Hybrid/LPG/CNG...	včetně Hybridní verze
D-Hodnota v kN	10.9
Nosiče a nosiče kol a stabilizace	Doporučujeme
Informativní čas od dodavatele	1.3
Ověřený čas montáže	2:30
Záruka na výrobek	24 měsíců
Váha výrobku	34.86 kg
Maďarsku

Homologace

Montážní místa

Návod ke stažení

Montážní návod

Info použití s přívěsem

Doporučení nosiče kol

Doporučení pro nosiče kol

Šroubové ASP

Tažné zařízení

9 607 Kč vč. DPH

7 939 Kč bez DPH

Pro zobrazení kalkulací přejděte do konfigurátoru.

Přidat do konfigurátoru Tlačítkem přidáte výrobek do setu. Zpět do konfigurátoru

Centrální sklad Náchod

Dodání kurýrem
K expedici v pondělí 30.12.

Toyota RAV4 03/2013- - informace

Tažné zařízení Oris pro Toyota RAV-4 + Hybrid 03/2013->

Kulový čep upevněný šrouby ASP se na základě nařízení EU nemusí demontovat z vozu, pokud kulový čep nezakrývá registrační značku nebo činnou plochu osvětlení vozu. To platí samozřejmě při odpojeném vozíku nebo používaných přídavných nosičů kol, boxu, atd.
Výrobek neomezuje záruku vašeho vozu po montáži tažného zařízení na vozidlo a doporučujeme pro použití u samosvorných stabilizačních systémů obytných přívěsu a nosičů kol.
Povrchová úprava výrobku je provedena ekologickou černou barvou.
Černé provedení ve spojení s černými spodními hranami nárazníku nebude rušit vzhled a estetiku vašeho vozu po montáži TZ na vozidlo. Zinek nepoužíváme a to z důvodu pevnostních tak hlavně, estetických.
Šroubové provedení na základě norem ČSN není spoj napevno a může se demontovat za použití nářadí, máte tedy možnost případně vyměnit poškozený kulový čep z provozu, nebo jej můžete demontovat pokud to požadujete.
Výrobek je vyráběný firmou ORIS v Maďarsku (nástupce původní společnosti Bosal).

Doporučene elektropřípojky

pro vámi vybraný typ vozu

Univerzální levné přípojky

Originální typové přípojky

Doporučeno pro nosič kol

Vybráno: 7pinové doporučené elektro přípojky pro tažné zařízení

Nejrozšířenější a cenově nejdostupnější elektro přípojka v ČR, používá se pro malé přívěsy s užitnou hmotností do 750kg, ale je využívaná i nad tuto váhu pokud nejsou požadované další rozšířené funkce. Pro běžné standardní využití.

IV Generace Pro všechny výbavy vozu, nekóduje se, park senzory s vypínačem na přístrojovce

Katalogové číslo: Z00-007 03/2013->10/2018

Doporučujeme

Provedení auto zásuvky	*7 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka bez možností automatického odpojení PDC (couvacích senzorů a kamer Zbytečná funkce - řeší vypínač na přístrojové desce vozu viz popis výrobku
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Pro všechny výbavy vozu, nekóduje se, s automatickým odpojením park senzoru PDC a Mlhovky

Katalogové číslo: Z00-030 Staré katalogové číslo: Z00-030 03/2013->10/2018

Provedení auto zásuvky	*7 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka s automatickým odpojením PDC couvací senzory od výrobce vozu
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Vybráno: 13pinové doporučené auto přípojky pro tažné zařízení

Používá se pro přívěsy s užitnou hmotností přívěsu nad 750kg a tam, kde legislativa nařizuje použít zpětné couvací světlo jako jsou nosiče kol a různé adaptéry na tažném.
13/8, 13/9 Originální typové elektro přípojky, kde jsou auto zásuvky osazené buď 8 nebo 9 vodiči jako jsou například dvouosé brzděné přívěsy, karavany, přívěsy lodí, ale i třeba nosiče kol. Většinou se zapojuje v zásuvce jen 8 pinů tedy 7 pinů základních a 1 pin pro zpětné bílé světlo. Při případném požadavku pro použití pro Caravan – jde rozšiřující sada dokoupit.
13/13 Originální a univerzální elektro přípojky – Expert jedná se o plně vybavené auto zásuvky osazené 13 vodiči pro použití i pro obytná vozidla, Karavan.

Základní přípojka pro přívěsy a nosiče kol

Katalogové číslo: Z00-008 03/2013->10/2018

Doporučujeme

Provedení auto zásuvky	*13/8 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka bez možností automatického odpojení PDC (couvacích senzorů a kamer Zbytečná funkce - řeší vypínač na přístrojové desce vozu viz popis výrobku
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Plně osazená zásuvka včetně pinů pro karavan karavan, Diagnosticky se nekóduje.

Katalogové číslo: Z00-013 03/2013->10/2018

Provedení auto zásuvky	*13/13 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka bez možností automatického odpojení PDC (couvacích senzorů a kamer Zbytečná funkce - řeší vypínač na přístrojové desce vozu viz popis výrobku
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Plně vybavená, včetně funkcí pro karavan, odpojení park senzoru PDC, Mlhovky. nekóduje se

Katalogové číslo: Z00-031 03/2013->10/2018

Provedení auto zásuvky	*13/13 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka s automatickým odpojením PDC couvací senzory od výrobce vozu
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Vybráno: 7pinové doporučené elektro přípojky pro tažné zařízení

Pro všechny typy vozidel

Katalogové číslo: TO-223-BH 03/2013->10/2018

Provedení auto zásuvky	7 pinů, 12/24 V
5- Pro vozidlo s přípravou pro elektro instalace vozu pro tažné (Konektorem) Převážně příplatková výbava vozu z výroby
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Originální typová přípojka s originálními místy pro připojení k vozu
9- Přípojka s automatickým odpojováním couvacích senzorů PDC
8- Určeno pro vozidla s kontroly i bez kontroly poruchy žárovek

Vybráno: 13pinové doporučené auto přípojky pro tažné zařízení

Používá se pro přívěsy s užitnou hmotností přívěsu nad 750kg a tam, kde legislativa nařizuje použít zpětné couvací světlo jako jsou nosiče kol a různé adaptéry na tažném.
13/8, 13/9 Originální typové elektro přípojky, kde jsou auto zásuvky osazené buď 8 nebo 9 vodiči jako jsou například dvouosé brzděné přívěsy, karavany, přívěsy lodí, ale i třeba nosiče kol. Většinou se zapojuje v zásuvce jen 8 pinů tedy 7 pinů základních a 1 pin pro zpětné bílé světlo. Při případném požadavku pro použití pro Karavan – jde rozšiřující sada dokoupit.
13/13 Originální a univerzální elektro přípojky – Expert jedná se o plně vybavené auto zásuvky osazené 13 vodiči pro použití i pro obytná vozidla, Karavan.

Pro vozidlo s přípravou - konektorem pro tažné zařízení

Katalogové číslo: TO-223-DH 03/2013->10/2018

Provedení auto zásuvky	13/9 pinů, 12/24 V
5- Pro vozidlo s přípravou pro elektro instalace vozu pro tažné (Konektorem) Převážně příplatková výbava vozu z výroby
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Originální typová přípojka s originálními místy pro připojení k vozu
9- Přípojka s automatickým odpojováním couvacích senzorů PDC
8- Určeno pro vozidla s kontroly i bez kontroly poruchy žárovek

Vybráno: 13-pinové doporučené pro nosič kol a adaptéry

Používá se pro nosič kol, tedy tam, kde je tažné zařízení používáno jen pro nosič kol a adaptéry. Zde legislativa nařizuje funkční couvací světlo. Jde o univerzální elektro přípojku, kde v 13pinové elektro zásuvce je zapojeno 7 standardních pinů a 1 pro couvací světlo, takzvaně 13/k. Váha nosiče nemá přesáhnout svislé zatížení na kulový čep, na tomto základě nikdy váha zatížení spojovacího zařízení nemůže ovlivnit asistenční systémy vozu. Nemusí se tedy, pokud to nevyžaduje výrobce vozu, tažné zařízení vybavovat drahou originální elektro přípojkou.

Základní přípojka pro přívěsy a nosiče kol

Katalogové číslo: Z00-008 03/2013->10/2018

Doporučujeme

Provedení auto zásuvky	*13/8 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka bez možností automatického odpojení PDC (couvacích senzorů a kamer Zbytečná funkce - řeší vypínač na přístrojové desce vozu viz popis výrobku
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Plně osazená zásuvka včetně pinů pro karavan karavan, Diagnosticky se nekóduje.

Katalogové číslo: Z00-013 03/2013->10/2018

Provedení auto zásuvky	*13/13 pinů**, 12/24 V
5- Určeno pro všechny modely a typy vozidel - nemusíte na voze nic rozlišovat Lze namontovat i na vozidla s přípravou elektriky pro tažné zařízení
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Univerzální přípojka bez originálních konektorů pro připojení k vozu
9- Přípojka bez možností automatického odpojení PDC (couvacích senzorů a kamer Zbytečná funkce - řeší vypínač na přístrojové desce vozu viz popis výrobku
8- Určená pro vozidla s kontrolou poruchy žárovek vozu

Pro vozidlo s přípravou - konektorem pro tažné zařízení

Katalogové číslo: TO-223-DH 03/2013->10/2018

Provedení auto zásuvky	13/9 pinů, 12/24 V
5- Pro vozidlo s přípravou pro elektro instalace vozu pro tažné (Konektorem) Převážně příplatková výbava vozu z výroby
6- Po montáži na vozidlo se Diagnosticky přípojka nekóduje Zjednodušená montáž bez diagnostického kódování
4- Originální typová přípojka s originálními místy pro připojení k vozu
9- Přípojka s automatickým odpojováním couvacích senzorů PDC
8- Určeno pro vozidla s kontroly i bez kontroly poruchy žárovek

Vybráno: Všechny doporučené elektro přípojky

Zobrazí se všechny produkty elektro přípojek od 7 pinové až po 13 pinovou přípojku.
Pro větší přehlednost si můžete vyfiltrovat produkty podle počtu pinu auto přípojky a vašeho využití dále pak případně pak podle jejich cen.
